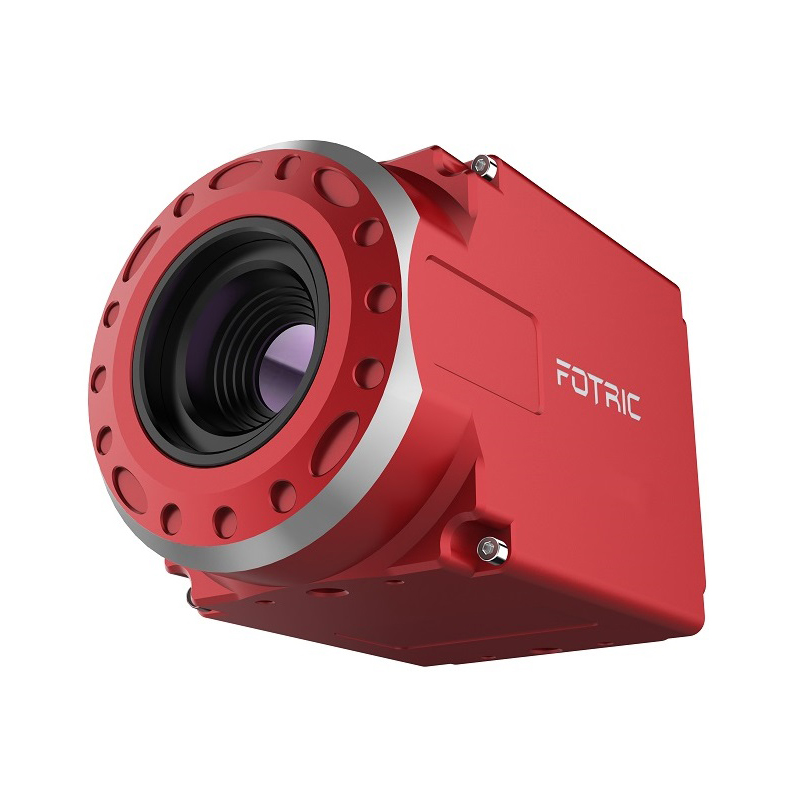

飛礎科688專業級在線紅外熱像儀分辨率640*480

飛礎科專業級在線紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，可以對目標實現溫度趨勢分析。

品牌：FOTRIC飛礎科

型號：688

飛礎科688專業級在線紅外熱像儀具有全輻射熱像視頻流輸出功能，實時傳輸每幀每個像素點的原始溫度數據，配合PC端功能強大的FOTRIC AnalyzIR分析軟件記錄全輻射熱像視頻，視頻保存每一幀圖像每個像素點的溫度數據，可以對目標實現溫度趨勢分析。

支持TCP/IP Modbus、RS232 Modbus協議，方便客戶獲取需要的溫度數據。

如進行長期老化實驗，可自由設置采樣間隔,如60秒采集1幀；如進行短期快速溫升測試，可自由設置1~30Hz采樣頻率，且連續可調。

長期在線模式下采集的數據非常大，F(xiàn)OTRIC 68O配套FOTRIC AnalyzlR軟件支持最大1TB(1024GB)的單個全輻射熱像視頻錄制，幫助研發用戶記錄實驗過程的完整數據。

可支持2套FOTRIC AnalyzlR專業研發軟件同時訪問、記錄全輻射熱像視頻且視頻保存每一幀圖像每個像素點的溫度數據。

采用性能過硬的電子元器件，支持7×24小時長期工作，保證在線熱像儀長時間可靠的運行。

參數

紅外分辨率：640*480

熱靈敏度（NETD)：＜30mk@30℃

視場角（FOV）：25°*19°

空間分辨率（IFOV）：0.68mrad

數碼變焦：1-100倍連續變焦、數碼、圖像插補變焦

探測器像元間距：17μm

響應波段：7-14μm

對焦：自動/電動對焦

測溫分析

測溫范圍：-20℃-650℃

測量精度：±2℃或±2%，取大值（環境溫度在10℃-35℃時）

測溫模式：100個點/線/區域測溫（包括最大值/最小值/平均值/位置）；3條等溫線測溫（包含等溫線以上/以下/間隔）

溫度三維圖：有

線溫分布圖：有

參數修正：發射率、反射溫度、環境溫度、濕度、測量距離、透過率

全屏發射率校正：支持

分區發射率校正：支持

PC軟件：FOTRIC AnalyzIR

圖像顯示

調色板：標準調色板、反轉調色板各15種

圖像文件格式：標準JPEG，包含16位測量數據

視頻及專業功能

全輻射動態溫差分析技術：有

圖像拼接：有

視頻拼接：有

視頻剪切：有

溫度直方圖：有

數據導出：導出全畫幅數據、導出溫升趨勢圖數據、導出選的區域的溫度數據

溫升趨勢：有

溫差趨勢：有

溫升趨勢疊加分析：有

采樣間隔：自定義采樣間隔，1~30Hz連續可調

觸發模式：超溫觸發、低溫觸發、絕對時間觸發、相對時間觸發、外部觸發、手動觸發、區間溫度觸發

Modbus協議：支持TCP-IP Modbus協議和RS232 Modbus協議

參考溫度：手動設置，或者根據測量獲得

設置命令：日期/時間，溫度 °C /°F

圖像存儲類型：存儲于PC

電源系統

工作及存儲溫度：工作溫度：-20℃-50℃；存儲溫度：-40℃-70℃

相對濕度：＜90%RH

通用指標

探測器：非制冷微測輻射熱計

幀頻：30Hz

以太網：命令、控制和圖像

數字數據流：千兆以太網

以太網，標準：IEEE 802.3

以太網，接口類型：RJ-45

以太網，類型：千兆以太網

以太網，通信：基于TCP/IP

以太網，協議：TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP

以太網電源，連接器類型：可插接的2極螺絲型接線端子

大氣傳遞校正：自動，基于距離、大氣溫度及相對濕度的輸入值

光學器件傳輸校正：自動，基于內部傳感器發出的信號

反射表觀溫度校正：自動，基于反射溫度輸入值

外部光學器件/視窗校正：自動，基于光學器件/視窗的傳輸及溫度輸入值

測量校正：總體目標參數

數字輸入：1個光隔離輸入口，10–30VDC

數字輸出，用途：1個光隔離輸出口，10–30VDC，最大100mA

數字 I/O，隔離電壓：500 VRMS

數字I/O，供電電壓：12/24VDC，最大 200mA

數字I/O，連接器類型：可插接的6極螺絲型接線端子

數字輸入，用途：圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置）

防護等級：IP 40

尺寸：150*65*70mm

保修期：整機2年，核心探測器10年

產品標配：在線熱像儀主機（含鏡頭）、電源適配器、網線、用戶手冊、原廠標定證書、保修卡、合格證
